آنتن سَهموی رادار (Parabolic Antenna) آنتنی بازتابنده با بهرهٔ بالا

نویسنده : افشین رشید

نکته: آنتن سَهموی رادار (Parabolic Antenna) آنتنی بازتابنده با بهرهٔ بالا است که برای ارتباطات داده‌ای و همچنین سیستم موقعیت رادیویی (رادار) در باندهای UHF و SHF طیف الکترومغناطیسی به کار می ‌رود. طول موج نسبتاً کوتاه تشعشع الکترومغناطیسی در این فرکانس‌ ها اجازه می‌ دهد تا بازتاب ‌کننده‌ ها، امواج را به ‌طور جهت ‌دار ارسال یا دریافت کنند.

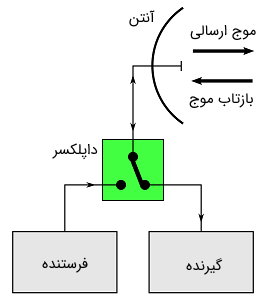

آنتن سَهموی (Parabolic Antenna)‌ نوعی از آنتن های گیرنده است که با استفاده از یک سطح بازتابنده یا پارابولیک برای هدایت امواج رادیویی و فرکانس­های مخابراتی استفاده می­شود.قدرت آنتن پارابولیک در رادار ها برای اکتشاف ریز پرنده ها مانند پهباد بسیار بالا است.این نوع از آنتن گیرنده در مخابرات یکی از بهترین انخابها برای مناطقی است که نویز بالا دارند و سطح سیگنال دریافتی بسیار پایین است .آنتن سَهموی (Parabolic Antenna)‌ در اصل کار عدسی را در رادار انجام میدهند ، هر آنتن پارابولیک یک واحد دریافت کننده در فاصله کانونی خود قرار دارد ، سیگنال دریافتی توسط گرید یا صفحه آنتن به واحد دریافت کننده میفرستد . اما دلیل اینکه دارای بشقاب توری مانند هستند ، برای عبور جریان هوا است تا لرزش آنتن کم بشود ،هم به صورت عمودی و هم افقی مورد استفاده قرار میگیرند.

مزیت اصلی آنتن های رفلکتوری پارابولیک در رادار داشتن دایرکتیویته و در نتیجه گین بالاست که استفاده آنها را در رنج وسیعی از باند مایکروویو جهت انتقال دیجیتال و آنالوگ اطلاعات، ضروری نموده است. این کاربردها شامل انتقال رادیویی نقطه به نقطه (Line of Site)، ایستگاه های زمینی راداری، کاربرد های ردیابی، رادار کشف ریز پرنده (پهباد) ، اهداف نظامی و ... می باشد.هر دو گونه آنتن سَهموی (Parabolic Antenna)‌ یعنی دو رفلکتوری و تک رفلکتومی بسته به چگونگی سیستم تغذیه (Feeding) به دو نوع تغذیه متقارن یا هم محور (front-fed) و نامتقارن تقسیم می شوند.هر کدام از آنتن های فوق دارای مزایا و معایب ویژه ای است که ضرورت استفاده آنها را در کاربرد خاصی معینی می نماید. آنتن های غیر هم محور اثر سد دهانه (aperture blocking) را کاهش داده ولی در عوض دریافت پلاریزاسیون ناخواسته (XPOL) را افزایش می دهد.

نوشته شده توسط افشین رشید در چهارشنبه سیزدهم مهر ۱۴۰۱

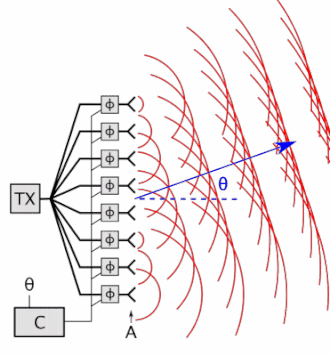

بر اساس وظیفه اصلی ای که بر عهده رادار است رادارهای آشکارساز P12FP ،جست و جوگر P13F ردیاب ، P14F PP و غیره P15FP را می توان نام برد.

نویسنده: افشین رشید

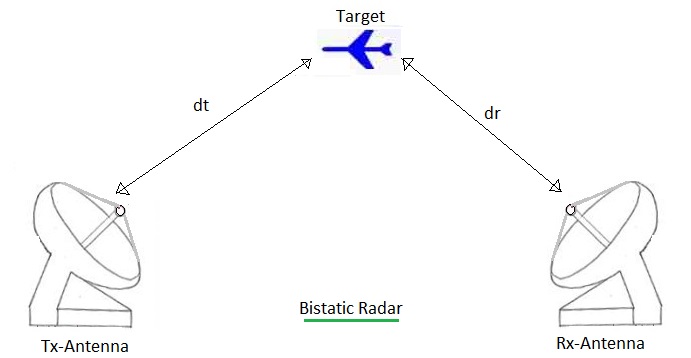

اهداف رادار دارای انواع گوناگون است که عامل مجزا کننده آنها متفاوت است . ساده ترین نوع آن که هدف تعریف می شود هدفی است که بزرگترین بعد فیزیکی آن کوچکتر از حداقل طولی است که پالس ارسال شده بدون مدولاسیون FM قادر به اندازه گیری آن است. این مقدار دقت رادار در اندازه گیری طول را مشخص می کند و برای رادار مونواستاتیک برابر با cT می باشد. T طول پالس ارسالی است. در حضور مدولاسیون FM این مقدار برابر با 2c/2B است که B پهنای باند موج ارسالی می باشد. به علت کوچک بودن این اهداف پخش شدگی ای در زمان در پالسهای بازگشتی رخ نمی دهد و شکل موج بازگشتی تغییر چندانی نمی کند. P نامیده می شوند. این اهداف در پالس های دریافتی اهدافی که اندازه آنها بزرگتر از اهداف نقطه ایست، اهداف وسیعP17Fدریافتی پخش شدگی ایجاد می کنند که بازده کار رادار را کاهش می دهد. در نظر گرفتن یک هدف به عنوان هدف وسیع نیز به پهنای باند بستگی دارد. P شمرده می شوند، مانند جنگل، زمین، کوهها و غیره که به این نوع اهداف اهداف بزرگتر جزو اهداف P18F گستردهP هم گفته می شود. دسته دیگری از اهداف پخش را اهداف حجمیP20F اهداف ناحیه ایP19FP می نامند که شامل باران، برف، ابر، ابر، مه و غیره می باشد .

اهداف متحرک اهدافی هستند که نسبت به رادار دارای حرکت اند. اگر رادار بر روی زمین به طور ساکن باشد، اهداف طبیعی مانند جنگل یا زمین چمنزار حرکات نسبتا کندی را دارا هستند و پخش شدگی کمی در طیف فرکانسی سیگنال دریافتی ایجاد می کنند. باران و شکل های مشابه نیز دارای چنین حالتی هستند. قابل توجه بودن اثر سایر پدیده های آب و هوایی مانند طوفان، گردباد و غیره به فرکانس کاری رادار بستگی دارد. اهدافی مانند موشک، هواپیمای جت، ماهواره ها به میزانی سریع هستند که جابجایی طیفی قابل توجهی (ناشی از داپلر) در سیگنال دریافتی نسبت به سیگنال ارسالی ایجاد می کنند. در حالاتی که رادار متحرک است تمامی اهداف ساکن بر روی زمین متحرک در نظر گرفته می شوند. در ایجاد داپلر سرعت نسبی رادار و هدف نسبت به هم مطرح می باشد .

دسته بندی دیگر اهداف رادار، فعال یا غیر فعال بودن آنهاست. به اهدافی که از خو د انرژی تشعشع می کنند فعال گفته می شود. سایر اهداف غیر فعال هستند. یک رادار برای سیستم راداری دیگر هدفی فعال بشمار می رود. از جمله اهداف فعال می توان بدن انسان را نیز نام برد. رادارهایی که با طول موج مادون قرمز کار می کنند می توانند تشعشعات ناشی از حرارت بدن را دریافت کنند.

نوشته شده توسط افشین رشید در جمعه یکم مهر ۱۴۰۱
