(علوم مخابرات ) انواع رادار و اهداف آن (رادار فرستنده گیرنده پالسی p و مونو استاتیکP6FP)

نویسنده : افشین رشید

انواع رادار و اهداف آن بر اساس معیارهای گوناگون می توان دسته بندی های متفاوتی را برای بیان انواع رادار ارائه داد. رادار هایی که P و رادار هایی که فرستنده و گیرنده آنها در دو فرستنده و گیرنده آنها در یک محل می باشد رادارهای مونو استاتیک P6FP نامیده می شوند. در حالت اول فاصله هدف از فرستنده و گیرنده یکسان  محل متفاوت واقع شده است، بای P7F استاتیک است اما در حالت بای استاتیک اینطور نیست. در مونواستاتیک که معمولا رادارها از این نوع هستند، برای ارسال و دریافت از یک آنتن استفاده می شود.در مواردی یک سیستم رادار دارای بیش از یک فرستنده و گیرنده می باشد که به صورت P خوانده می شود.  یک شبکه عمل می کنند. این سیستم P8F ها مولتی استاتیکP ، راداری است که به طور  همچنین رادارها را می توان براساس سیگنال ارسالی آنها دسته بندی کرد. نوع CWP9F پیوسته و معمولا با دامنه ثابت ارسال می کند. این سیگنال ارسالی می تواند با مدولاسیون FM و یا با فرکانسی ثابت فرستاده شود. هنگامی که شکل موج ارسالی به صورت پالسی است ( بامدولاسین FM و یا بدون آن) ، رادار پالسی P و غیر فعالP1F  نامیده میشود. همچنین بر اساس وجود فرستنده یا نبود آن، رادارها بترتیب به دو دسته فعال P10FP تقسیم می شوند.بر اساس وظیفه اصلی ای که بر عهده رادار است رادارهای آشکارساز P12FP ،جست و جوگر P13F ردیاب ، P14F PP و غیره P15FP را می توان نام برد.اهداف رادار دارای انواع گوناگون است که عامل مجزا کننده آنها متفاوت است . ساده ترین نوع آن که هدف تعریف می شود هدفی است که بزرگترین بعد فیزیکی آن کوچکتر از حداقل طولی است که پالس ارسال شده بدون مدولاسیون FM قادر به اندازه گیری آن است. این مقدار دقت رادار در اندازه گیری طول را مشخص می کند و برای رادار مونواستاتیک برابر با cT می باشد. T طول پالس ارسالی است. در حضور مدولاسیون FM این مقدار برابر با 2c/2B است که B پهنای باند موج ارسالی می باشد. به علت کوچک بودن این اهداف پخش شدگی ای در زمان در پالسهای بازگشتی رخ نمی دهد و شکل موج بازگشتی تغییر چندانی نمی کند. P نامیده می شوند. این اهداف در پالس های دریافتی  اهدافی که اندازه آنها بزرگتر از اهداف نقطه ایست، اهداف وسیعP17Fدریافتی پخش شدگی ایجاد می کنند که بازده کار رادار را کاهش می دهد. در نظر گرفتن یک هدف به عنوان هدف وسیع نیز به پهنای باند بستگی دارد. P شمرده می شوند، مانند جنگل، زمین، کوهها و غیره که به این نوع اهداف اهداف بزرگتر جزو اهداف P18F گستردهP هم گفته می شود. دسته دیگری از اهداف پخش را اهداف حجمیP20F اهداف ناحیه ایP19FP می نامند که شامل باران، برف، ابر، ابر، مه و غیره می باشد .

اهداف متحرک اهدافی هستند که نسبت به رادار دارای حرکت اند. اگر رادار بر روی زمین به طور ساکن باشد، اهداف طبیعی مانند جنگل یا زمین چمنزار حرکات نسبتا کندی را دارا هستند و پخش شدگی کمی در طیف فرکانسی سیگنال دریافتی ایجاد می کنند. باران و شکل های مشابه نیز دارای چنین حالتی هستند. قابل توجه بودن اثر سایر پدیده های آب و هوایی مانند طوفان، گردباد و غیره به فرکانس کاری رادار بستگی دارد. اهدافی مانند موشک، هواپیمای جت، ماهواره ها به میزانی سریع هستند که جابجایی طیفی قابل توجهی (ناشی از داپلر) در سیگنال دریافتی نسبت به سیگنال ارسالی ایجاد می کنند. در حالاتی که رادار متحرک است تمامی اهداف ساکن بر روی زمین متحرک در نظر گرفته می شوند. در ایجاد داپلر سرعت نسبی رادار و هدف نسبت به هم مطرح می باشد . دسته بندی دیگر اهداف رادار، فعال یا غیر فعال بودن آنهاست. به اهدافی که از خو د انرژی تشعشع می کنند فعال گفته می شود. سایر اهداف غیر فعال هستند. یک رادار برای سیستم راداری دیگر هدفی فعال بشمار می رود. از جمله اهداف فعال می توان بدن انسان را نیز نام برد. رادارهایی که با طول موج مادون قرمز کار می کنند می توانند تشعشعات ناشی از حرارت بدن را دریافت کنند.

نوشته شده توسط افشین رشید در یکشنبه بیستم تیر ۱۴۰۰

تداخل امواج رادیویی و نویز (مخابرات ) امنیت سیگنال چیست؟

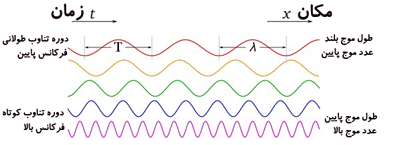

طیف امواج رادیویی یک مقوله سه بعدی (زمان- مکان - فرکانس) است بطوریکه با تغییر یکی از ابعاد بدفعات مورد استفاده واقع میشود و بستر لازم برای تأمین هرگونه ارتباط رادیویی است. طیف امواج رادیویی از دو بعد نرم افزاری و سخت افزاری قابل بررسی است. طیف فرکانس رادیویی بستر لازم برای تأمین هرگونه ارتباط بیسیمی درباندهای مختلف طیف رادیویی است. امواج در فرکانسهای مختلف، دارای ویژگیهای مختلف انتشاری میباشند. براساس قابلیتهاو ویژگیهای مختلف انتشاری امواج رادیویی ، سرویس های رادیویی مختلفی طراحی میشود. استفاده صحیح و اصولی از طیف امواج رادیویی نیازمند شناخت کافی از فن آوری روز علم ارتباطات، ارزیابی واقعی میزان تقاضا و آشنائی کامل با چگونگی بکارگیری آن است.

عملکرد ازفضای فرکانس گسترده و وسیع است عبارت است نظارت براطلاع رسانی و عملکرد مجموعه ایستگاههای فرستنده وگیرنده رادیوبیسیم شامل (تکرارکننده ،ثابت، سیارودستی) که بوسیله کاربران متعدد مورد استفاده قرارمیگیرد.

تداخل امواج رادیویی

یکی از مشکلات هرسیستم رادیویی تداخلات امواج رادیویی است. تداخل رادیویی عبارت است ازهرنوع عاملی یا علتی که درراه ارسال ودرک پیام اختلال ایجادکندکه میتوان به دونوع داخلی وخارجی تقسیم نمود.اثرانرژی ناخواسته سیگنالهای بیگانه یا فرستنده های دیگر رادیویی برگیرنده یک سیستم رادیویی وتداخل کانالهای مجاوریا هم کانال ایستگاههای رادیویی میباشد. تداخل غالبا درسیستمهای رادیویی که آنتن گیرنده دریک زمان چندین سیگنال رامتوقف میکنند بروزمیکند. که بصورت تنزل کیفیت ، نامفهوم بودن و فقدان اطلاعات یا ازدست دادن اطلاعات ظاهر میشود.

نویز چیست؟

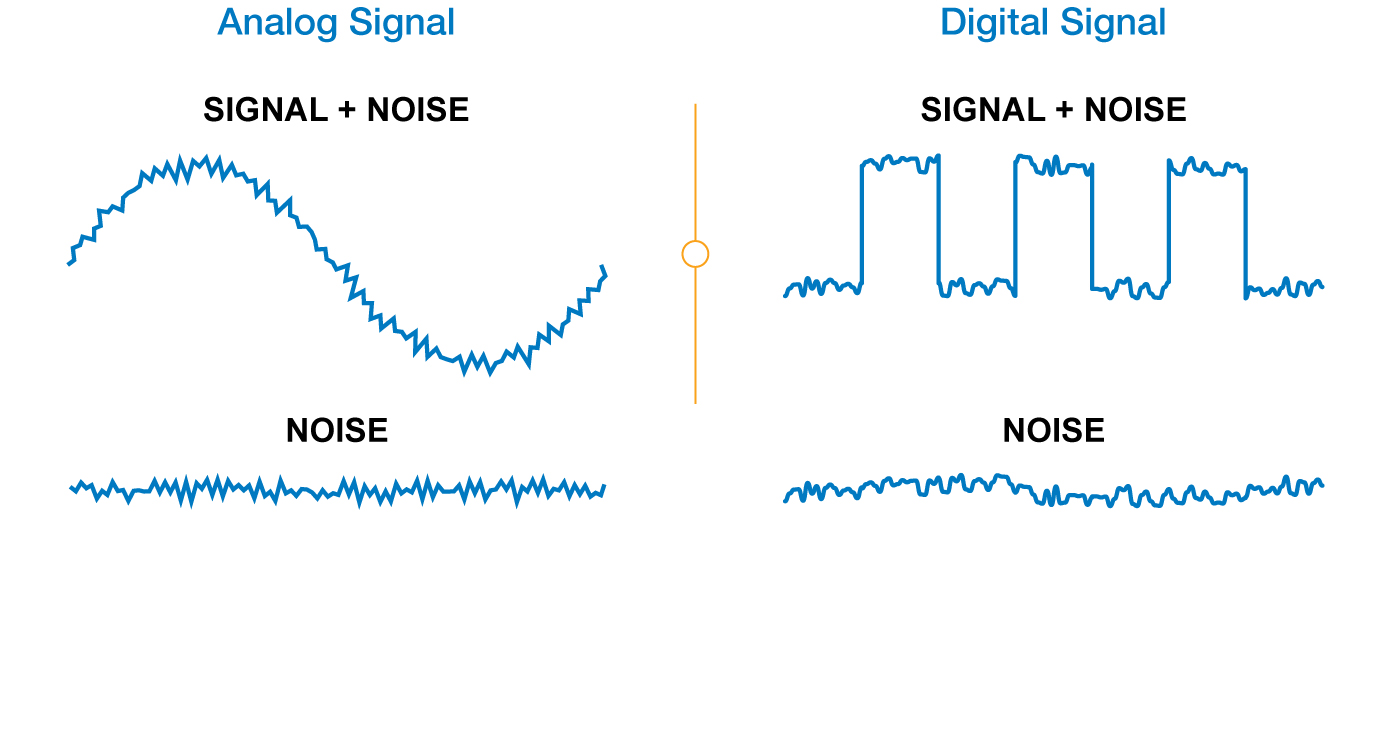

نویز در لغت به معنی “صدا” می‌باشد، صدایی که دارای هیچ وزن موسیقی نیست و به طور نامنظم است. اما به طور کلی نویز سیگنالی است ناخواسته که بر روی دستگاه الکترونیکی یا الکتریکی ما تاثیر می‌گذارد و به سه دسته زیر تقسیم می‌شود:

• Background Noise (نویز زمینه)
• Modulated Noise (نویز نوسانی)
• Interference Noise (نویز مزاحم)

نوع دیگرتداخلات ، نویزاست ،نویزدرسیستمهای مخابراتی هرنوع آشفتگی الکتریکی یا سیگنالهای الکتریکی ناخواسته ای ازقبیل تغییرات جوی ، نویزداخل مدارهاو... میباشد که با سیگنالهای پیام تداخل میکند. حضورنویزسوارشده برسیگنال حامل توانایی گیرنده رادرتشخیص صحیح سیگنال اصلی محدوده کرده وبنابراین اطلاعات ارسالی رامحدود یا خراب میکند.

درسیستم رادیویی چون بیسیمها با ایستگاههای تکرار کننده رله میشوند بنابراین اگرتداخل درکانال یک ایستگاه رادیویی بوجود آمد چنانچه تداخل داخلی باشد میتوان کانال رپیتر را به یک کانال دیگری ازکانالهای تعریف شده به عنوان مثال A;B;C تغییرداد و براساس آن کانال CH محلی ایستگاههای مرکزی و سیار را تنظیم نمود. اگرتداخل خارجی ازنوع نویز، تلفن بیسیمی یا امواج شبکه های رادیویی دیگری باشد در این حالت با کد بندی pl دستگاههای بیسیم میتوان از تداخل خارجی نظیرنویزیا تداخل امواج رادیویی مزاحم جلوگیری نمود. درصورتی که با این تغییرات مشکل تداخل امواج رادیویی حل نشد از طریق مدیریت فرکانس حتما باید فرکانسهای اختصاص یافته در طیف امواج رادیویی تغییر داده شود.

امنیت سیگنال چیست؟

یکی از مسائل سیستم رادیویی امنیت آن است. با داشتن فرکانس شبکه میتوان مکالمات را شنود و کنترل نمود یعنی سیستمهای رادیویی از امنیت کمی برخوردارند بخصوص اینکه این سیستم بوسیله پلیس و نظامیان در جنگها مورد استفاده قرارمیگیرد، در ارتباط بیسیمی، لو رفتن محتوای اطلاعات محرمانه میتواند خطرناک باشد. دراین حالت معمولا از کد رمز استفاده میشود. اسم رمزمشخصه ای است که به یک ایستگاه بیسیم اعم ازسیار یا ثابت اتلاق میشود. هرایستگاه بیسیم را با اسم مشخصی(CALL SIGN) که ازترکیب کلماتی از قبیل درخت ،اشیاء و اعداد و...است نامگذاری میشود. درشبکه افراد بهره بردار با استفاده از چندبار تکراراسم رمز صدا ومعرفی میشوند. اسم رمز با دو روش تعیین میگردد. معمولا درنامگذاری اسم رمز، کلمه اصلی را به ایستگاه ثابت مرکزی وترکیبی ازآن با اعداد را به ایستگاههای سیار خودرویی ودستی نسبت میدهند. همچنین بدلیل رعایت مسائل امنیتی میتوان اطلاعات مهم و محرمانه را کدگذاری نمود ودرهنگام ارسال پیام بجای تلفظ فارسی پیام معادل آن کد را ارسال نمود.
