رادار PRF ‏(فرکانس تکرار پالس)

نویسنده:  افشین رشید

رادار ها با توجه به فرکانس کار ، محیط عمل ، قدرت فرستنده، حساسیت گیرنده، نوع آنتن و چندین عامل دیگر دسته بندی و هر یک در موارد خاصی به کارگیری می شوند و معمولا هر دسته نوع خاصی از فرستنده و سیستم پردازش سیگنال را مورد استفاده قرار می دهند .

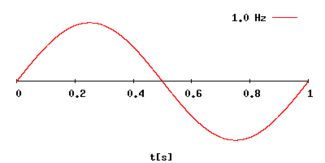

_ موج رادار پالسی رادار موج پیوسته(سینوسی)

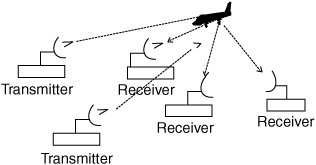

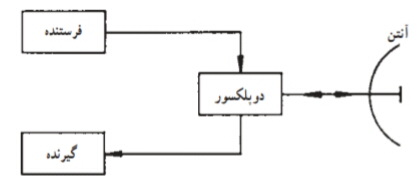

مکانیسم عمل همانطور که امواج دریا و امواج صوتی پس از رسیدن به مانعی منعکس می‌شوند، امواج الکترومغناطیسی هم وقتی به مانعی برخورد کردند، بر می‌گردند و ما را از وجود آن آگاه می‌سازند. به کمک امواج الکترومغناطیسی نه تنها از وجود اجسام در فاصله دور باخبر می‌شویم، بلکه بطور دقیق تعیین می‌کنیم که آیا ساکن هستند یا از ما دور و یا به ما نزدیک می‌شوند ؛ حتی سرعت جسم نیز بخوبی قابل محاسبه است.کاربرد ها نظارت و رهگیری هواپیماها و موشکها نظارت و رهگیری اهداف دریایی یا زمینی نظارت و رهگیری اجرام فضایی هواشناسی اندازه گیری سرعت وسایل نقلیه رادار؛ برای تصویر دو-بعدی و سه-بعدی پیداکردن مین در زمین فرود(برای نمونه برای هواپیما) دقیق عکسبرادری از کره‌های دیگر با رادار تصویری پرهیز تصادم پیدا کردن آب در مناطق شنزار و خشک نظارت بر اهداف جنبنده در زمین نظارت بر اهداف جنبنده در مناطق پردرخت و جنگل های انبوه از موارد کاربرد رادار میباشد.

رادارهای پالسی (Pulse Transmission)

در این رادارها موج ارسالی به صورت یک پالس با فرکانس مشخص به نام PRF‏(فرکانس تکرار پالس) می باشد. نسبت دوره تناوبPRT‏ زمان تکرار پالس به عرض پالس را نسبت به زمان کار می گویند. رادارهای پالسی با توجه به دوره تناوب و نسبت زمان کار دارای تنوع بوده که به مواردی از آنها اشاره می شود :

۱- رادارهای پالسی معمولی . در این رادارها معمولا عرض پالس در حدود چند میکروثانیه است و نسبت زمان کار بین حدود ۰٫۰۱ ‏  تا ۰٫۰۰۱ تغییر می کند. از این رادارها جهت هواشناسی و دیده بانی و مراقبت هوایی استفاده می شود.

۲- رادارهای پالسی با قدرت تفکیک بالا (High Resolution‏). در این رادارها عرض پالسی بسیار کوچک انتخاب می شود و چون میزان دقت در تشخیص فاصله توسط عرض پالسی مشخص می گردد دارای دقت بالایی در تشخیص فاصله هدف می باشد. (هر قدر عرض پالس کوچکتر باشد محاسبه فاصله دقیقتر است.) این رادارها برای آشکار سازی اهداف ساکن در حضور کلاتر (سیگنالهای برگشتی ناخواسته به صفحه رادار) و نیز تشخیص یک هدف در میان چند هدف نزدیک به هم قابل استفاده می باشد.

۳- رادار پالس فشرده(Pulse Compression‏) . این رادار از پالس های با عرض زیاد استفاده می نماید و برای افزایش دقت از مدولاسیون فاز یا فرکانس در هر پالس استفاده می کند. در نتیجه ضمن افزایش پهنای باند تشخیص دقیق فاصله اهداف نیز حاصل می شود و نسبت به رادار نوع قبلی دارای این مزیت است که توان پیک (حداکثر توان) فرستنده را در حد معتدلی نگاه می دارد .

رادار موج پیوسته (CW)

‏این رادار دارای نسبت زمان کار واحد می باشد،یعنی موج ارسالی به صورت پیوسته است . این نوع رادار نیز دارای انواع مختلف به ترتیب زیر است :

۱- ‏رادار موج پیوسته معمولی : در این نوع رادار می توان سرعت و جهت حرکت هدف را در راستای خط واصل رادار تشخیص داد و امکان تشخیص فاصله به دلیل عدم استفاده از هرگونه مدولاسیون وجود ندارد و معمولا در ناوبری هوایی کاربرد دارند .

۲- رادار موج پیوسته مدوله شده فرکانس : در این رادار از مدولاسیون فرکانس برای افزایش پهنای باند و ایجاد امکان تشخیص فاصله استفاده می شود. از مهم ترین کاربردهای این نوع رادار ارتفاع سنجهای هواپیما می باشد.

۳- رادار موج پیوسته چند فرکانسه : در این نوع رادار با توجه به اختلاف فاز موج دریافتی از یک هدف در فرکانسهای مختلف می توان فاصله هدف را تشخیص داد.

رادار روزنه مصنوعی (Synthetic Aperture Radar‏)

د‏ر این رادار معمولا بیم آنتن در جهت عمود بر مسیر حرکت تنظیم می شود ‏و دارای دقت بالایی در زاویه است .

عملکرد آنها مانند یک آنتن ساکن با تعداد زیادی آرایه می باشد. خروجی این نوع رادار یک تصویر با دقت بالا از صحنه ی مورد ‏نظر می باشد. رادار های فوق به دلیل ایجاد تصاویر د‏قیق کاربرد ‏های فراوانی د‏ر علم زمین شناسی و جغرافی و همچنین د‏ر امور نظامی پیدا کردند. این رادار حتی قاد‏ر به ایجاد ‏تصاویر سه بعدی از اشیا و اهداف می باشد .

نوشته شده توسط افشین رشید در چهارشنبه دوازدهم مرداد ۱۴۰۱

(امواج کوتاه بُرد_ متوسط) (مخابرات _سونار) در اقیانوس و دریا

نویسنده: افشین رشید

نکته: یکی از اولین چیزهایی که اکثر مردم در مورد (الکترونیک _ امواج ارتباطی ) دریایی فکر میکنند، VHF است.

سیستم مخابراتی باند VHF و   (SSBـHF / MF) همچنین باید اولین موردی باشد که درهنگام نصب یا ارتقای سامانه های مخابراتی الکترونیکی در هر کشتی، و سیستم مخابراتی ناوبری به کار گرفته شود . با این حال، برای بسیاری از دریانوردان، نیازهای مخابرات دریایی خود را فراتر از محدوده VHF گسترش میدهند. برای این افراد، باید یک باند متوسط / بسامد متوسط (SSBـHF / MF) مورد توجه قرار گیرد.رادیوهای دریایی VHF را برروی بیشتر از همه کشتیها در سراسر جهان پیدا خواهید کرد. از سوپرکانتینربرها تا قایق های ماهیگیری، بدون شک VHF دریایی توانمندترین سامانه ارتباطات دریایی است .استفاده های معمول از محدوده VHF شامل ارتباطات دفاعی و ایمنی، مشاوره های ناوبری دریایی،گزارشهای آب و هوایی پیش بینی شده، تماس با کشتیهای دیگر، اتصال به سیستم تلفن برای تماسهای تلفنی میباشد. با این حال مهمترین جنبه استفاده از VHF این است که تمام VHFهای دریایی برای استفاده از بسامدهای خاص و بدون در نظر گرفتن تولید کننده مطابق شرایط مورد توافق بین المللی طراحی و ساخته شده اند. این سامانه مخابراتی برای تمام دریانوردان در هرجای دنیا بسامدهای مشترکی فراهم آورده است تا بتوانند به راحتی ارتباط برقرار کنند.درحال حاضر تعداد 3 مجموعه بسامدهای بسامد VHF درحال استفاده در جهان امروز وجود دارد. اکثرVHFها امروزه دارای سوئیچ اختصاصی )ساده ترین راه( و یا یک آیتم منو میباشند، که اجازه میدهد بین این مجموعه کانالها تعویض انجام شود. خوشبختانه بسامدهای اصلی شرایط اضطراری و ایمنی کانالهای (6،13 ،16 ،67 و 70 )در هرسه استاندارد برای ارتباطات، بدون درنظر گرفتن تنظیمات رادیویی سیستم ناوبری استاندارد میباشند. با این وجود، اگر کاربر مخابرات انتظار دارد که به طور مؤثر ارتباط برقرار کند، باید از اینکه کدام بسامد در منطقه مورد استفاده قرار میگیرد، آگاه باشد.رادیوهای دریایی ممکن است به عنوان قطعه اولیه تجهیزات ایمنی در کشتی محسوب شوند. استفاده ازخاصیت تخصیص بسامد مشترک و روش های مناسب ارتباطات دریایی این ایمنی را افزایش میدهد.رادیوهای دریایی VHF را برروی بیشتر از همه کشتیها در سراسر جهان پیدا خواهید کرد. از سوپر کانتینربرها تا قایق های ماهیگیری، بدون شک VHF دریایی توانمندترین سامانه ارتباطات دریایی است.استفادههای معمول از محدوده VHF شامل ارتباطات دفاعی و ایمنی، مشاوره های ناوبری دریایی،گزارشهای آب و هوایی پیش بینی شده، تماس با کشتیهای دیگر، اتصال به سیستم تلفن برای تماسهای تلفنی میباشد. با این حال مهمترین جنبه استفاده از VHF این است که تمام VHFهای دریایی برای استفاده از بسامدهای خاص و بدون در نظر گرفتن تولید کننده مطابق شرایط مورد توافق بین المللی طراحی و ساخته شده اند. این سامانه مخابراتی برای تمام دریانوردان در هرجای دنیا بسامدهای مشترکی فراهم آورده است تا بتوانند به راحتی ارتباط برقرار کنند.درحال حاضر تعداد 3 مجموعه بسامدهای بسامد VHF درحال استفاده در جهان امروز وجود دارد. اکثرVHFها امروزه دارای سوئیچ اختصاصی )ساده ترین راه( و یا یک آیتم منو میباشند، که اجازه میدهد بین این مجموعه کانالها تعویض انجام شود. خوشبختانه بسامدهای اصلی شرایط اضطراری و ایمنی کانالهای (6،13 ،16 ،67 و 70 )در هرسه استاندارد برای ارتباطات، بدون درنظر گرفتن تنظیمات رادیویی شما استاندارد میباشند. با این وجود، اگر کاربر مخابرات انتظار دارد که به طور مؤثر ارتباط برقرار کند، باید از اینکه کدام بسامد در منطقه مورد استفاده قرار میگیرد، آگاه باشد.رادیوهای دریایی ممکن است به عنوان قطعه اولیه تجهیزات ایمنی در کشتی محسوب شوند. استفاده از خاصیت تخصیص بسامد مشترک و روش های مناسب ارتباطات دریایی این ایمنی را افزایش میدهد.

اساساً 4 دسته ارتباطات دریایی وجود دارد.

شرایط اضطراری

شرایط فوری

شرایط ایمنی

شرایط عادی (معمولی)

در داخل این دسته ها از 3 سیگنال اضطراری شناخته شده بین المللی برای ارتباطات صوتی استفاده میشود:

MAYDAY با تلفظ DAYـMAY :این سیگنال شرایط اضطراری است و تنها نشان میدهد که کشتی در شرایط خطرناک قرار گرفته و نیاز به کمک فوری دارد.

PANـPAN :این سیگنال شرایط فوری است و زمانی استفاده میشود که ایمنی کشتی یا فرد در معرض خطر باشد.

SECURITE با تلفظ ”TAY – A – CURE – SAY :”این سیگنال شرایط ایمنی است و برای مشاوره دادن به دیگران در مورد ناوبری مهم یا هشدارهای آب و هوایی که ممکن است ایمنی دیگر کشتیها را تحت تأثیر قرار دهد مورد استفاده قرار میگیرد. وضعیت اضطراری در داخل سه دسته تقسیم شده است، به این معنی که هرکدام از این تماس ها باید در کانال 16 ایجاد شود، زیرا بسیاری دیگر ایستگاه های ساحلی در بسامد 7.24 به گوش هستند.

اولویت این سیگنال ها به ترتیب زیر میباشد:

ایمنی (SECURITE )بالاتر از هر ارتباطی عادی (معمولی) است.

ارتباطات فوری (PANـPAN )مقدمه ای بر ارتباطات ایمنی میشود.

ارتباط اضطراری (MAYDAY )بالاتر از همه دسته های دیگر ارتباطات است. دسته ارتباطات دریایی وجود دارد.

نوشته شده توسط افشین رشید در شنبه یکم مرداد ۱۴۰۱
