(علوم مخابرات ) جَمینگ نویزی و تخریب یا فریب رادارهای جستجو (بمباران نویزی) ساختار و عملکرد

نویسنده: افشین رشید

نکته : از آنجایی که سیگنال های راداری اطلاعات نیستند، شنود آن‌ها در حقیقت به منزله بهره ‌برداری از آن‌ها به منظور آشکار سازی و تشخیص نوع سیگنال برای تخریب یا فریب رادار می ‌باشد.

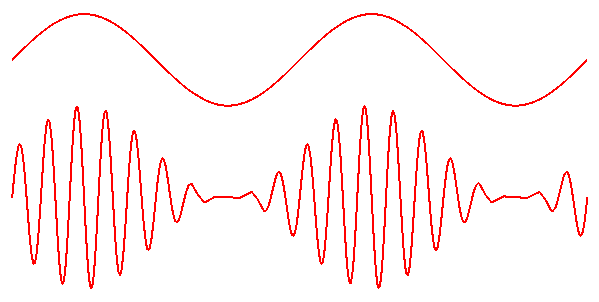

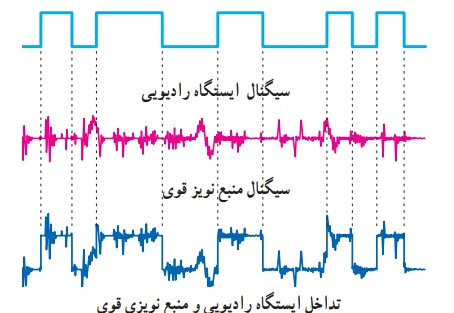

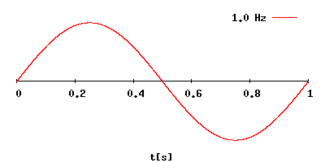

برای یک فرستنده ECM تولید سیگنالی با سطح توان بسیار بالاتر از سطح سیگنال‌ های بازگشتی، هنگامی که وارد گیرنده راداری می ‌شوند، به تنهایی کفایت نمی ‌کند. در بسیاری از موارد نیازمند مدولاسیون ‌های اضافی بر روی سیگنال فرستاده شده، به منظور مختل کردن اندازه‌گیری پارامتر های موقعیت در گیرنده رادار است. روش اصلی اختلال، قرار دادن یک سیگنال تداخل در کنار سیگنال مطلوب برای گیرنده رادار است. اگر چه استفاده از جمینگ‌ های نویز عمدتا در مقابله با رادار های جستجو می‌ باشد.رادار ها در طیف فرکانس های فرستنده فعالیت میکنند که هر کدام تفاوت فیزیکی خود را دارند. هر چه فرکانس رادار افزایش یابد موج ارسالی بیشتر تحت تاثیر عوامل جوی همچون ابر و باران قرار میگیرند اما هرچه فرکانس بالاتر میرود ، فرکانس بازگشت نیز قوی تر میشود و این به معنای دقت بیشتر است. رادار جستجو و یا هشدار یعنی راداری که برای کشف هدف  و رصد آسمان استفاده می شود رادار درگیری یعنی رادار که دقت کافی برای قفل روی هدف و هدایت سلاح را دارد. برخی رادار ها هر دو توان را دارند.

اولین قدم در بسیاری از الگوریتم ‌های پردازش راداری، حذف نویز از تصاویر رادار می ‌باشد، چرا که بدون حذف نویز این الگوریتم ‌ها نتایج خوبی تولید نمی‌ کنند. برای مثال نویز نقطه ‌ای که به مانند لکه ‌های سیاه یا روشن روی تصاویر رادار می‌باشد، یکی از انواع شایع نویزها می‌باشد. این نویز در گیرنده رادار باقی ‌مانده و موجب پنهان کردن تصاویر و اهداف از دید رادار می‌ گردد. این نویز از نوع پنهان بوده و معمولاً با استفاده از نوعی سر و صدا به عنوان سیگنال ECM به نام " سر و صدا " یا " پارازیت سر و صدا " پنهان شده و انتقال پیدا خواهد کرد این تکنیک اختلال می‌ تواند بر علیه رادار های جستجو بکار رود تا برد قابلیت تشخیص هدف آن ‌ها را خراب کند.خصوصیت این نوع اختلال این است که قدرت آن به صورت متمرکز است (از چند مگاهرتز تا ۱۰ مگاهرتز). از این اختلال برای مختل کردن رادار های خاص استفاده می‌ شود.

پارازیت رگباری یا نویز رگباری یک نوع نویز متراکم است. این نویز متراکم به سادگی پهنای باند را باریک یا مسدود می ‌کند و به همراه سر و صدا به اندازه پهنای باند در گیرنده رادار با قدرت زیادی برای مسدود کردن گیرنده راداری استفاده می ‌شود. این نوع از پارازیت به وسیله سر و صدا از یک پهنای باند وسیعی برای پوشش چند رادار و مسدود کردن آن‌ها در فرکانس‌های مختلف و ایجاد اعوجاج در هر فرکانس، مورد استفاده قرار می ‌گیرد به ‌طوری ‌که یک فرکانس متراکم در یک گروه گسترده از فرکانس را به صورت رگباری جارو می‌کند و باعث اعوجاج خوردن فرکانس مورد نظر می ‌شود.در حالت کلی جمر های فریب دهنده بایستی به دقت مشخصات یک هدف واقعی را برگردانند، تا در فریب رادار موفق شود. به عنوان مثال جمر های تکرار کننده، قابلیت شبیه‌ سازی زیادی به هدف دارند و تکنیک EP یچیده ‌ای در مقابله با آن‌ ها نیاز است. تکنیک‌ هایی که با استفاده از آن برخی ضعف ‌های مدارات گیرنده رادار ردگیری قفل آن را می ‌شکنند.

نوشته شده توسط افشین رشید در شنبه بیست و چهارم اردیبهشت ۱۴۰۱

(رادار دهانه ترکیبی) Synthetic-aperture radar علوم مخابرات ؛ عملکرد و ساختار رادار (آرایه ترکیبی SAR)

نویسنده:  افشین رشید

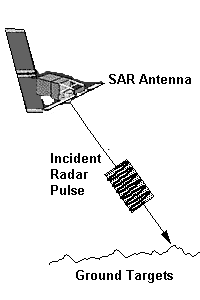

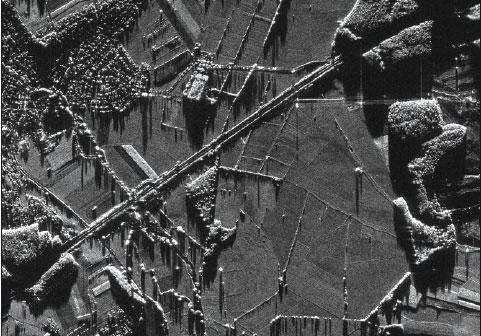

(رادار دهانه ترکیبی) Synthetic-aperture radar  رادار روزنه مصنوعی و فناوری سار هم نامیده می ‌شود با تکیه بر همان فناوری  رادار در حال تصویر برداری است و نهایتاً یک تصویر دو بعدی تولید  می‌ کند(رادار دهانه ترکیبی) Synthetic-aperture radar  برای تهیه‌ی یک نقشه دقیق از زمین و عوارض موجود در آن لازم است از یک آنتن طویل استفاده کنیم اما امکان ساخت و بکارگیری راداری با آنتن بزرگ جهت دستیابی به رزولوشن بالا از عوارض زمینی امکان‌پذیر نیست. برای رفع این مشکل از تکنیک ردار دریچه مصنوعی یا SAR استفاده می‌شود. در این تکنیک هواگرد در حال حرکت اقدام به ارسال دریافت امواج کرده و بدین ترتیب یک آنتن طویل شبیه سازی می ‌شود.رادار ها با توجه به فرکانس کار ، محیط عمل ، قدرت فرستنده، حساسیت گیرنده، نوع آنتن و چندین عامل دیگر دسته بندی و هر یک در موارد خاصی به کارگیری می شوند و معمولا هر دسته نوع خاصی از فرستنده و سیستم پردازش سیگنال را مورد استفاده قرار می دهند.

بر اساس یک تقسیم بندی کلاسیک، رادار‌ های تصویرگر را می‌توان به دو دسته بزرگ یعنی رادار‌ های آرایه – حقیقی (RAR) و رادار ‌های آرایه – ترکیبی (SAR) تقسیم بندی کرد که هر کدام ویژگی‌ ها و اهمیت خاص خود را دارند. رادار‌ های روزنه مصنوعی یا همان سار Synthetic Aperture Radar به نوعی از رادار ‌ها اطلاق می‌شود که برای امور نقشه برداری و تصویر برداری از سطح زمین به کار می ‌رود. معمولا این فن ‌آوری در هواپیما‌های شناسایی با اهداف نظامی و غیر نظامی کاربرد دارد.در این رادار ها موج ارسالی به صورت یک پالس با فرکانس مشخص به نام PRF‏(فرکانس تکرار پالس) می باشد. نسبت دوره تناوبPRT‏ زمان تکرار پالس به عرض پالس را نسبت به زمان کار می گویند.

نوشته شده توسط افشین رشید در یکشنبه هجدهم اردیبهشت ۱۴۰۱

رادارهای پالسی Pulsed (تپی)مانع از تداخل بین گیرندگی و فرستندگی

نکته: دسته‌ بندی انواع رادارها را می‌توان بر اساس به سخت‌افزار، نرم‌افزار، تکنیک‌های پردازش سیگنال، نوع کارکرد، فرکانس کاری و... انجام داد.

رادارهای پالسی Pulsed (تپی)

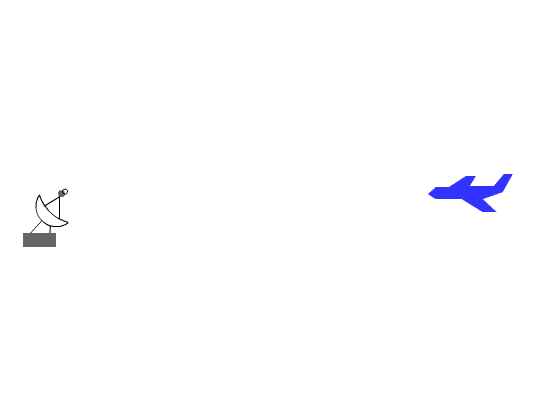

رادار پالسی راداری است که ابتدا یک پالس ارسال می‌کند و سپس منتظر رسیدن اکو اهداف می‌ماند. این امر مانع از تداخل بین گیرندگی و فرستندگی می‌شود و امکان استفاده از یک آنتن واحد به عنوان گیرنده و فرستنده را فراهم می‌آورد. با اندازه‌گیری زمان بین ارسال و دریافت می‌توان برد هدف را بدست آورد (در رادارهای مونواستاتیک)

اهداف رادار دارای انواع گوناگون است که عامل مجزا کننده آنها متفاوت است . ساده ترین نوع آن که هدف تعریف می شود هدفی است که بزرگترین بعد فیزیکی آن کوچکتر از حداقل طولی است که پالس ارسال شده بدون مدولاسیون FM قادر به اندازه گیری آن است. این مقدار دقت رادار در اندازه گیری طول را مشخص می کند و برای رادار مونواستاتیک برابر با cT می باشد. T طول پالس ارسالی است. در حضور مدولاسیون FM این مقدار برابر با 2c/2B است که B پهنای باند موج ارسالی می باشد. به علت کوچک بودن این اهداف پخش شدگی ای در زمان در پالسهای بازگشتی رخ نمی دهد و شکل موج بازگشتی تغییر چندانی نمی کند. پالسی نامیده می شوند. این اهداف در پالس های دریافتی اهدافی که اندازه آنها بزرگتر از اهداف نقطه ایست، اهداف وسیعP17Fدریافتی پخش شدگی ایجاد می کنند که بازده کار رادار را کاهش می دهد. در نظر گرفتن یک هدف به عنوان هدف وسیع نیز به پهنای باند بستگی دارد. P شمرده می شوند، مانند جنگل، زمین، کوهها و غیره که به این نوع اهداف اهداف بزرگتر جزو اهداف P18F گستردهP هم گفته می شود. دسته دیگری از اهداف پخش را اهداف حجمیP20F اهداف ناحیه ایP19FP می نامند که شامل باران، برف، ابر، ابر، مه و غیره می باشد .

رادار پالسی Pulsed Radar به روشی بسیار ساده کار می کند. امواج الکترومغناطیسی ، مانند امواج رادیویی یا مایکروویو ، توسط یک فرستنده با سرعت نور (2.93 X 10 8 m / s) ارسال می شوند ، از اشیا پرش می کنند و به گیرنده منعکس می شوند. امواج الکترومغناطیسی برخلاف امواج صوتی می توانند انرژی را از طریق خلا منتقل کنند. به همین دلیل از امواج الکترومغناطیسی برای ارتباط با ماهواره ها در فضای عمیق استفاده می شود.یک سیستم راداری اساسی از یک فرستنده ، سوئیچ ، آنتن ، گیرنده و یک صفحه نمایش خروجی تشکیل شده است. همه چیز با فرستنده شروع می شود زیرا یک پالس انرژی بالا را از طریق آنتن ارسال می کند. پس از انتقال کامل سوئیچ کنترل به گیرنده و آنتن آماده دریافت می شود. پس از دریافت سیگنال ، کنترل دوباره به فرستنده باز می گردد. سوئیچینگ بین فرستنده و گیرنده تا 1000 برابر در ثانیه اتفاق می افتد.اطلاعات مفید را می توان از داده های به دست آمده از سیگنال برگشتی محاسبه کرد. سیگنال برای قدرت ، زمان صرف شده برای بازگشت و فرکانس آن تجزیه و تحلیل می شود. از این اطلاعات می توانیم سرعت ، فاصله ، جهت هدف را تعیین کرده و حتی یک تصویر ایجاد کنیم.اگر چه سرعت سیگنال منعکس نشده تغییر می کند ، اما فرکانس بسته به سرعت هدف تغییر می کند. این به عنوان اثر داپلر شناخته می شود. هر چه هدف با سرعت بیشتری حرکت کند ، فرکانس سیگنال برگشتی نیز بالاتر می رود.

نوشته شده توسط نویسنده 8 در جمعه شانزدهم اردیبهشت ۱۴۰۱

رادار های آرایه فاز الکترومغناطیسی phased array (ساختار و عملکرد) در (علوم مخابرات)

 نویسنده:  افشین رشید

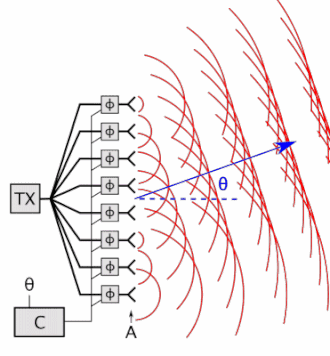

در تئوری آنتن ، یک رادار آرایه فاز معمولاً به معنای یک آرایه اسکن شده الکترونیکی ، یک آرایه کنترل شده توسط کامپیوتر است که یک پرتوی امواج رادیویی ایجاد می کند که می تواند به صورت الکترونیکی هدایت شود تا در جهات مختلف بدون حرکت آنتن ها به آن اشاره کند. در رادار آرایه فاز phased array پرتوی امواج رادیویی که در یک جهت خاص حرکت می کنند. تغییر دهنده های فاز موج های رادیویی را که به تدریج از خط بالا می روند به تأخیر می اندازند بنابراین هر آنتن دیرتر از آن در زیر موج خود موج موج خود را ساطع می کند. این امر باعث می شود که موج هواپیمای حاصل در یک زاویه به محور آنتن هدایت شود. با تغییر، تغییر فاز ، کامپیوتر می تواند فوراً زاویه پرتو را تغییر دهد.در یک آنتن آرایه ، جریان فرکانس رادیویی از فرستنده با فاز صحیح به آنتن های فردی تغذیه می شود.به گونه ای که امواج رادیویی از آنتن های جداگانه به یکدیگر اضافه شده و تابش را در جهت دلخواه افزایش می دهند ، در حالی که برای سرکوب اشعه در جهت های ناخواسته لغو می شوند. در یک آرایه فاز ، نیرو از فرستنده از طریق دستگاههایی به نام شیفت فاز ، کنترل شده توسط یک سیستم رایانه ای ، به آنتن ها تغذیه می شود ، می تواند فاز را به صورت الکترونیکی تغییر دهد ، بنابراین پرتوی امواج رادیویی را به جهت دیگری هدایت می کند. از آنجایی که این آرایه برای دستیابی به دقت بالا باید از بسیاری از آنتن های کوچک (گاهی اوقات هزاران آنتن کوچکتر) تشکیل شود ، آرایه های مرحله ای عمدتاً در انتهای فرکانس بالا طیف رادیویی ، در باند UHF و ماکروویو کاربرد دارند . که در آن عناصر آنتن به راحتی کوچک هستند.

برای شناسایی هواپیماها و موشکها ، آرایه های مرحله ای برای استفاده در سیستم های راداری نظامی اختراع شد تا بتوانید پرتوی از امواج رادیویی را به سرعت در سراسر آسمان هدایت کنید. این سیستم ها اکنون به طور گسترده مورد استفاده قرار گرفته و در برنامه های غیر نظامی گسترش یافته است. از اصل آرایه  فاز نیز در آکوستیک استفاده می شود و از آرایه های مرحله ای مبدل های آکوستیک در اسکنر ها و سیستم های سونار نظامی استفاده می شود. اصطلاح "آرایه فاز" نیز در حدی کمتر برای آنتن های آرایه ای بدون  تحرک استفاده میشود.که در آن فاز قدرت تغذیه و در نتیجه الگوی تابش آرایه آنتن ثابت است. به عنوان مثال ، آنتن های رادیویی AM متشکل از رادیوهای مستر چند تغذیه شده برای ایجاد یک الگوی خاص تابش ، "آرایه های مرحله ای" نیز گفته می شود.

نوشته شده توسط افشین رشید در یکشنبه یازدهم اردیبهشت ۱۴۰۱

بررسی بیشتر قسمت های رادار نفوذ زمین GPR

نویسنده: افشین رشید

یک سیستم رادار نفوذ زمین GPR از سه مؤلفه اصلی تشکیل شده است.(واحد کنترل ، آنتن، منبع تغذیه) این رادار به صورت دستی و بیشتر برای اکتشاف به وسیله بازتاب امواج در عمق زمین کاربرد دارد.در ساختار اجزای تشکیل دهنده رادار نفوذ زمین GPR واحد کنترل شامل الکترونیکی است که پالس انرژی راداری را که آنتن به داخل زمین می فرستد ، تحریک می کند. همچنین دارای یک کامپیوتر داخلی و حافظه دیسک سخت / حالت جامد است که می تواند داده ها را برای بررسی بعد از کار میدانی ذخیره کند. برخی از سیستم ها ، با نرم افزار کنترل از پیش بارگذاری شده کنترل می شوند. این سیستم بدون نیاز به بارگیری فایل های رادار در رایانه دیگر ، به پردازش و تفسیر داده ها ی عمق زمین میپردازد .آنتن پالس الکتریکی تولید شده توسط واحد کنترل را دریافت می کند ، آن را تقویت می کند و آن را با فرکانس خاصی به داخل زمین یا رسانه دیگر منتقل می کند. فرکانس آنتن یکی از مهمترین عوامل نفوذ در عمق است. هرچه فرکانس آنتن بیشتر باشد ، کم عمق بیشتری به داخل آن می رود. آنتن فرکانس بالاتر نیز اهداف کوچکتر را "مشاهده" می کند. انتخاب آنتن در  رادار GPR (نفوذ زمین) یکی از مهمترین عوامل در طراحی پیمایشی است. GPR با ارسال یک پالس انرژی کوچک به یک ماده و ثبت قدرت و زمان لازم برای بازگشت هر سیگنال منعکس شده کار می کند. مجموعه ای از پالس ها بر روی یک ناحیه واحد آنچه را اسکن می نامند تشکیل می دهند. بازتاب ها هر زمان که پالس انرژی به ماده ای با خصوصیات هدایت الکتریکی مختلف یا نفوذ دی الکتریک از موادی که در آن وارد شده است ، وارد می شود. قدرت یا دامنه بازتاب توسط کنتراست موجود در دی الکتریک و رسانایی دو ماده تعیین می شود.

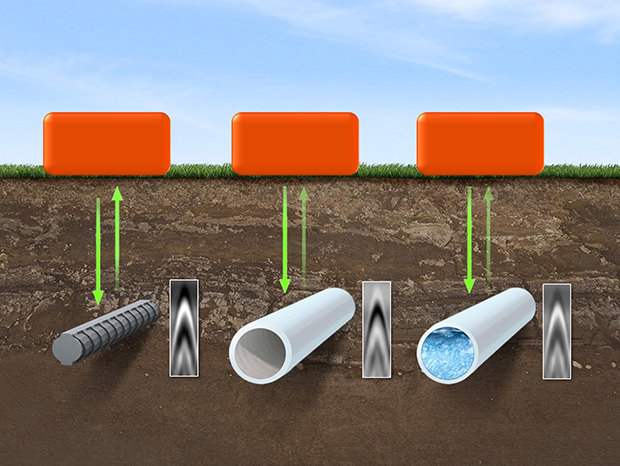

مواد با دی الکتریک بالا موج رادار را آهسته می کنند و تا آنجا قادر به نفوذ نخواهند بود. مواد با رسانش بالا سیگنال را به سرعت ضعیف می کنند. اشباع آب دی الکتریک ماده را به طرز چشمگیری بالا می برد ، بنابراین یک منطقه بررسی باید از نظر علائم نفوذ آب به دقت مورد بازرسی قرار گیرد.فلزات به عنوان یک بازتاب دهنده کامل در نظر گرفته می شوند و اجازه نمی دهند هر مقدار سیگنال از آن عبور کند. مواد زیر بشقاب فلزی ، مش فلزی ریز یا کف تابه قابل مشاهده نخواهد بود.انرژی رادار در یک خط مستقیم از آنتن ساطع نمی شود. در شکل مخروطی ساطع می شود. در حالی که برخی از پالس های انرژی GPR به آنتن منعکس شده است ، انرژی همچنان از طریق مواد تا زمانی که آن را از بین ببرد (کاهش می یابد) یا واحد کنترل GPR پنجره زمان خود را باز نگه می دارد ، ادامه می دهد. میزان میرایی سیگنال بسیار متفاوت است و به خواص ماده ای که پالس در آن عبور می کند بستگی دارد.

نوشته شده توسط افشین رشید در شنبه دهم اردیبهشت ۱۴۰۱ |

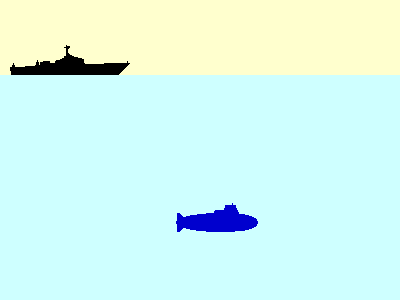

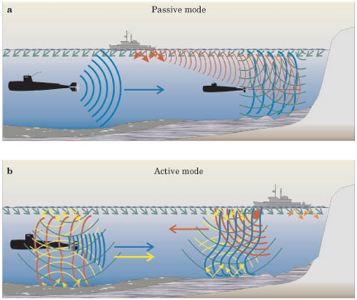

(امواج کوتاه بُرد_ متوسط) (مخابرات _سونار) در اقیانوس و دریا

نکته: یکی از اولین چیزهایی که اکثر مردم در مورد (الکترونیک _ امواج ارتباطی ) دریایی فکر میکنند، VHF است.

سیستم مخابراتی باند VHF و (SSBـHF / MF) همچنین باید اولین موردی باشد که درهنگام نصب یا ارتقای سامانه های مخابراتی الکترونیکی در هر کشتی، و سیستم مخابراتی ناوبری به کار گرفته شود . با این حال، برای بسیاری از دریانوردان، نیازهای مخابرات دریایی خود را فراتر از محدوده VHF گسترش میدهند. برای این افراد، باید یک باند متوسط / بسامد متوسط (SSBـHF / MF) مورد توجه قرار گیرد.رادیوهای دریایی VHF را برروی بیشتر از همه کشتیها در سراسر جهان پیدا خواهید کرد. از سوپرکانتینربرها تا قایق های ماهیگیری، بدون شک VHF دریایی توانمندترین سامانه ارتباطات دریایی است .استفاده های معمول از محدوده VHF شامل ارتباطات دفاعی و ایمنی، مشاوره های ناوبری دریایی،گزارشهای آب و هوایی پیش بینی شده، تماس با کشتیهای دیگر، اتصال به سیستم تلفن برای تماسهای تلفنی میباشد. با این حال مهمترین جنبه استفاده از VHF این است که تمام VHFهای دریایی برای استفاده از بسامدهای خاص و بدون در نظر گرفتن تولید کننده مطابق شرایط مورد توافق بین المللی طراحی و ساخته شده اند. این سامانه مخابراتی برای تمام دریانوردان در هرجای دنیا بسامدهای مشترکی فراهم آورده است تا بتوانند به راحتی ارتباط برقرار کنند.درحال حاضر تعداد 3 مجموعه بسامدهای بسامد VHF درحال استفاده در جهان امروز وجود دارد. اکثرVHFها امروزه دارای سوئیچ اختصاصی )ساده ترین راه( و یا یک آیتم منو میباشند، که اجازه میدهد بین این مجموعه کانالها تعویض انجام شود. خوشبختانه بسامدهای اصلی شرایط اضطراری و ایمنی کانالهای (6،13 ،16 ،67 و 70 )در هرسه استاندارد برای ارتباطات، بدون درنظر گرفتن تنظیمات رادیویی سیستم ناوبری استاندارد میباشند. با این وجود، اگر کاربر مخابرات انتظار دارد که به طور مؤثر ارتباط برقرار کند، باید از اینکه کدام بسامد در منطقه مورد استفاده قرار میگیرد، آگاه باشد.رادیوهای دریایی ممکن است به عنوان قطعه اولیه تجهیزات ایمنی در کشتی محسوب شوند. استفاده ازخاصیت تخصیص بسامد مشترک و روش های مناسب ارتباطات دریایی این ایمنی را افزایش میدهد.رادیوهای دریایی VHF را برروی بیشتر از همه کشتیها در سراسر جهان پیدا خواهید کرد. از سوپر کانتینربرها تا قایق های ماهیگیری، بدون شک VHF دریایی توانمندترین سامانه ارتباطات دریایی است.استفادههای معمول از محدوده VHF شامل ارتباطات دفاعی و ایمنی، مشاوره های ناوبری دریایی،گزارشهای آب و هوایی پیش بینی شده، تماس با کشتیهای دیگر، اتصال به سیستم تلفن برای تماسهای تلفنی میباشد. با این حال مهمترین جنبه استفاده از VHF این است که تمام VHFهای دریایی برای استفاده از بسامدهای خاص و بدون در نظر گرفتن تولید کننده مطابق شرایط مورد توافق بین المللی طراحی و ساخته شده اند. این سامانه مخابراتی برای تمام دریانوردان در هرجای دنیا بسامدهای مشترکی فراهم آورده است تا بتوانند به راحتی ارتباط برقرار کنند.درحال حاضر تعداد 3 مجموعه بسامدهای بسامد VHF درحال استفاده در جهان امروز وجود دارد. اکثرVHFها امروزه دارای سوئیچ اختصاصی )ساده ترین راه( و یا یک آیتم منو میباشند، که اجازه میدهد بین این مجموعه کانالها تعویض انجام شود. خوشبختانه بسامدهای اصلی شرایط اضطراری و ایمنی کانالهای (6،13 ،16 ،67 و 70 )در هرسه استاندارد برای ارتباطات، بدون درنظر گرفتن تنظیمات رادیویی شما استاندارد میباشند. با این وجود، اگر کاربر مخابرات انتظار دارد که به طور مؤثر ارتباط برقرار کند، باید از اینکه کدام بسامد در منطقه مورد استفاده قرار میگیرد، آگاه باشد.رادیوهای دریایی ممکن است به عنوان قطعه اولیه تجهیزات ایمنی در کشتی محسوب شوند. استفاده از خاصیت تخصیص بسامد مشترک و روش های مناسب ارتباطات دریایی این ایمنی را افزایش میدهد.

اساساً 4 دسته ارتباطات دریایی وجود دارد.

شرایط اضطراری

شرایط فوری

شرایط ایمنی

شرایط عادی (معمولی)

در داخل این دسته ها از 3 سیگنال اضطراری شناخته شده بین المللی برای ارتباطات صوتی استفاده میشود:

MAYDAY با تلفظ DAYـMAY :این سیگنال شرایط اضطراری است و تنها نشان میدهد که کشتی در شرایط خطرناک قرار گرفته و نیاز به کمک فوری دارد.

PANـPAN :این سیگنال شرایط فوری است و زمانی استفاده میشود که ایمنی کشتی یا فرد در معرض خطر باشد.

SECURITE با تلفظ ”TAY – A – CURE – SAY :”این سیگنال شرایط ایمنی است و برای مشاوره دادن به دیگران در مورد ناوبری مهم یا هشدارهای آب و هوایی که ممکن است ایمنی دیگر کشتیها را تحت تأثیر قرار دهد مورد استفاده قرار میگیرد. وضعیت اضطراری در داخل سه دسته تقسیم شده است، به این معنی که هرکدام از این تماس ها باید در کانال 16 ایجاد شود، زیرا بسیاری دیگر ایستگاه های ساحلی در بسامد 7.24 به گوش هستند.

اولویت این سیگنال ها به ترتیب زیر میباشد:

ایمنی (SECURITE )بالاتر از هر ارتباطی عادی (معمولی) است.

ارتباطات فوری (PANـPAN )مقدمه ای بر ارتباطات ایمنی میشود.

ارتباط اضطراری (MAYDAY )بالاتر از همه دسته های دیگر ارتباطات است. دسته ارتباطات دریایی وجود دارد.

نوشته شده توسط نویسنده 7 در پنجشنبه یکم اردیبهشت ۱۴۰۱

نحوه عملکرد رادار اِکتشاف زمین ( GPR). آنتن فرستنده و آنتن گیرنده ( پالسی)

نویسنده:  افشین رشید

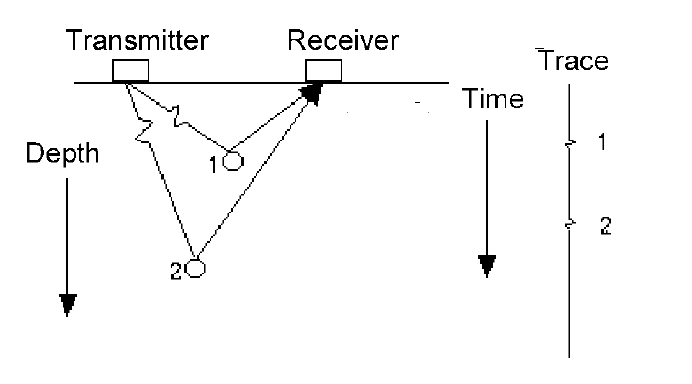

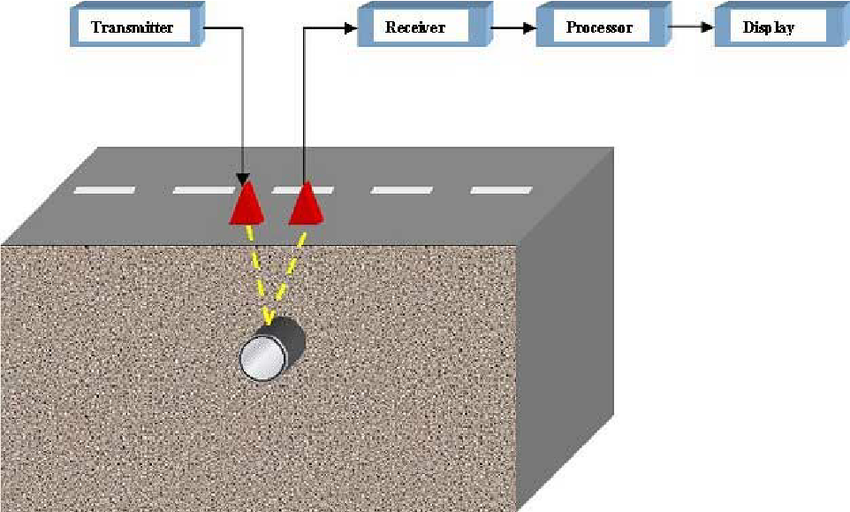

نحوه عملکرد آنتن در رادار اکتشاف زمین (GPR). آنتن فرستنده قبل از ضبط آنتن گیرنده ، پالسی را منتشر می کند که روی دو هدف (1 و 2) منعکس می شود. تا زمانی که سرعت امواج الکترومغناطیسی شناخته شود می توان اطلاعات زمان موجود در ردیابی (بازتاب های 1 و 2) را به عمق تبدیل کرد. آنتن ها را می توان در یک پروفایل در تنظیمات افست ثابت یا در تنظیمات میدان CMP منتقل کرد. برای موقعیت یابی و اکتشاف فلزات معدنی در عمق زمین، باید در نیمرخی عمود  بر راستای آن داده برداری کنیم. هنگامی که جهت قطبش میدان الکتریکی با محور طولی یک جسم موازی است، انتظار بازتابها و شکستهایی با دامنه های بزرگ وجود دارد. این موضوع نشان میدهد که جهت مناسب آنتن نسبت به بی هنجاری امواج در اکتشاف فلزات معدنی میتواند اثرات بازتابها و شکستهای بالای سطح زمین را به کمترین مقدار برساند. تقریباً داده ها با نگه داشتن فرستنده و گیرنده در پیکربندی افست ثابت  توسط آنتن های GPR جمع آوری میشود. وقتی دو هدف در یک پس زمینه یکنواخت تعبیه شده اند ، ترسیمی از اثری از جبران ثابت را نشان می دهد. یک بخش GPR از تعداد زیادی اثر جمع آوری شده در طول پروفایل تشکیل شده است و به این ترتیب مشاهده کننده این امکان را می دهد که اهداف را پیدا کند. هر ردیابی تصویر جدید از محیط اکتشاف بدست می آید.

داده ها از عمق زمین با استفاده از  با یک پالس 1000 ولت جمع آوری میشود. آنتن فرستنده یک موجک پهنای باند را اشعه می کند که طیف دامنه ای به اندازه فرکانس مرکز آن دارد: 100 مگاهرتز. آنتن فرستنده الگوی تابش گسترده ای دارد که بین 90 تا 180 درجه می رسد. پیکربندی آنتن دو استاتیک امکان انعطاف پذیری بزرگی از استراتژی های جمع آوری داده را فراهم می آورد. آنتن ها با قدم ثابت 0.20 و 0.25 متر در طول پروفایل کشیده میشوند.

در بسیاری از نرم افزارها ودستگاههای GPR ،با استفاده از برازش منحنی های سرعت پدیدار شده در رادارگرام مقدار سرعت متوسط سیر موج رادار تعیین میشود.

نوشته شده توسط افشین رشید در پنجشنبه یکم اردیبهشت ۱۴۰۱
